Пневматическая муфта нажимного типа

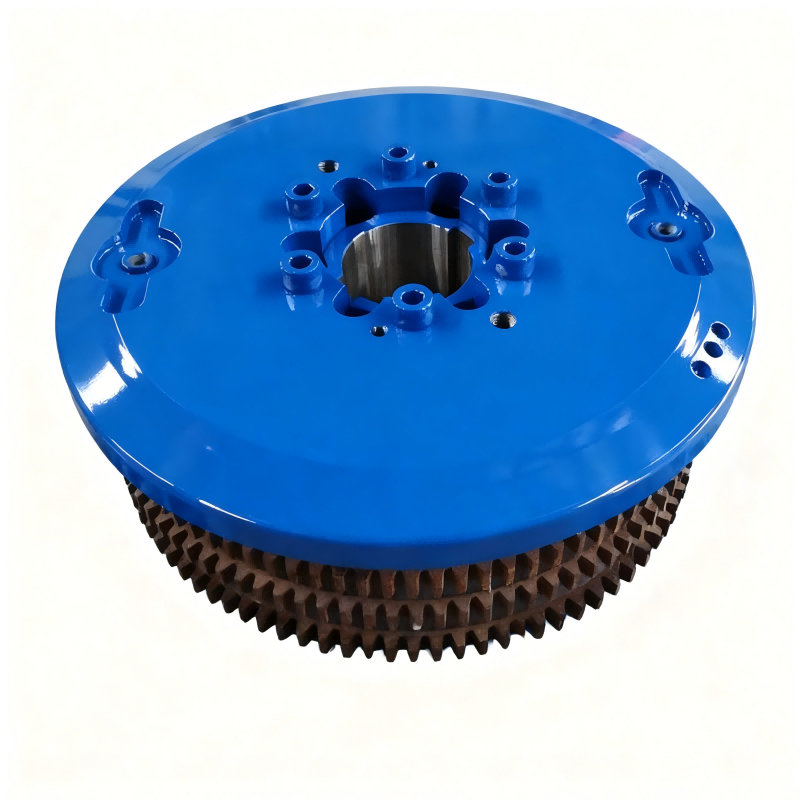

Пневматическая муфта толкающего типа с газовым баллоном ATD
Пневматическая муфта толкающего типа может применяться в различных условиях работы для обеспечения стабильной выходной мощности, особенно для обеспечения стабильного и контролируемого запуска при большой инерции. Кроме того, она обладает выдающимися характеристиками: быстрым откликом, малым влиянием центробежной силы, сложностью самозацепления, отсутствием смазки и загрязнением окружающей среды. Площадь трения такой муфты велика, а различное количество центральных зубчатых дисков (дисков) позволяет лучше удовлетворять требованиям различных крутящих моментов.
Товар находится в категориях

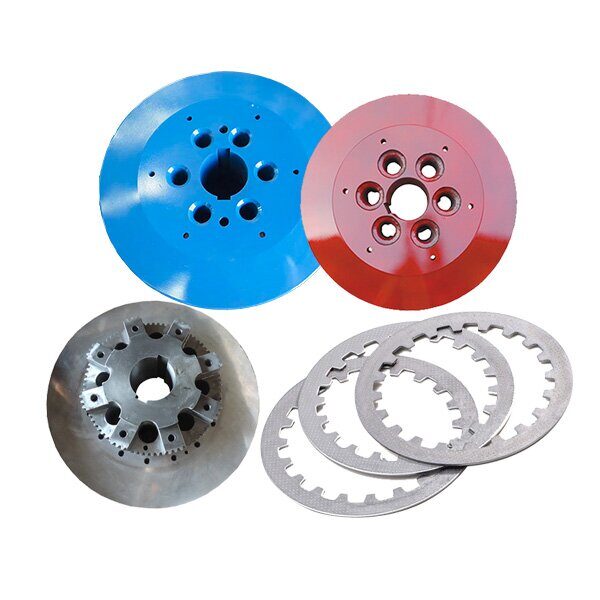

Основные рабочие детали муфты
Фрикционный диск Промежуточный дикс Прижимные пластины Неподвижный диск Толкающие пружины
Внешнее зубчатое кольцо Воздушный баллон
Таблица деталей муфты
|
ATD36
|
ATD30
|
ATD27
|
|||
|
Наименование
|
Номер
|
Наименование
|
Номер
|
Наименование
|
Номер
|
|
спинка
|
W36-01-102
|
спинка
|
W30-01-103
|
спинка
|
W27-01-104
|
|
неподвижный диск
|
W36-02-100
|
неподвижный диск
|
W31-02-100
|
неподвижный диск
|
W27-02-100
|
|

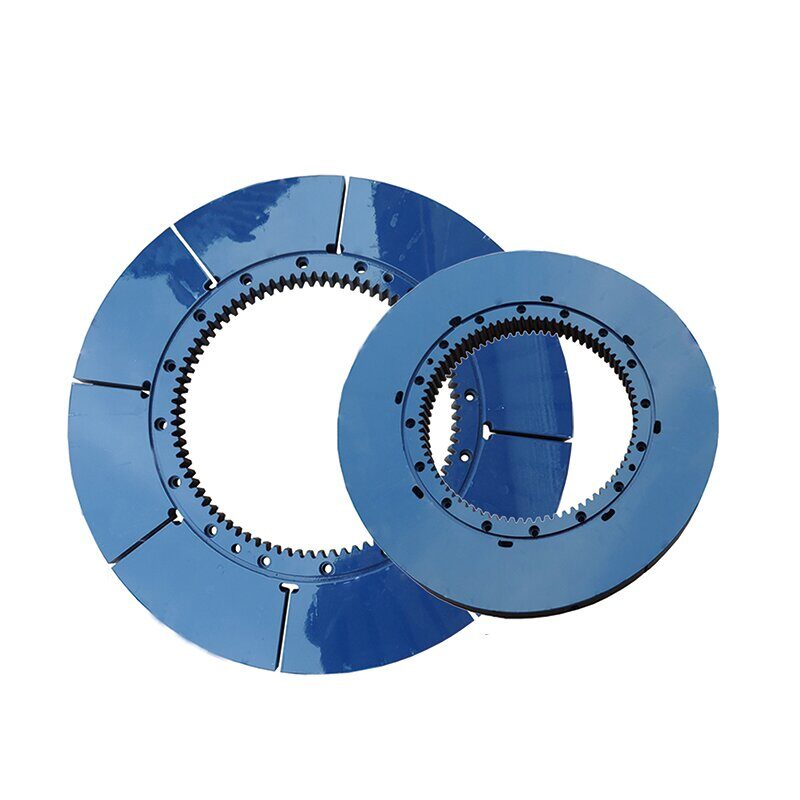

промежуточный зубчатый фланец
|
W36-11-100
|
промежуточный зубчатый фланец
|
W30-11-100
|
промежуточный зубчатый фланец
|
W27-11-100
|
|
спинка
|
W36-01-100
|
спинка
|
W30-01-104
|
спинка
|
W27-01-107
|
|
фрикционный диск
|
W36-07-900
|
фрикционный диск
|
W30-07-900
|
фрикционный диск
|
W27-07-900
|
|
баллонет
|
W36-20-900
|
баллонет
|
W31-20-901
|
баллонет
|
W27-20-901
|
|
нажимной диск
|
W36-03-900
|
нажимной диск
|
W30-03-900
|
нажимной диск
|
W27-03-900
|
|
прокладка
|
W36-09-100
|
прокладка
|
W30-09-100
|
прокладка
|
W27-09-100
|
|
пружина
|
W36-33-100
|
пружина
|
W30-33-101
|
пружина
|
W00-33-901
|
|
ATD24
|
ATD18
|
ATD14
|
|||
|
Наименование
|
Номер
|
Наименование
|
Номер
|
Наименование
|
Номер
|
|
спинка
|
W24-01-104
|
спинка
|
W18-01-102
|
спинка
|
W14-01-103
|
|
неподвижный диск
|
W25-02-100
|
неподвижный диск
|
W18-02-100
|
неподвижный диск
|
W15-02-101
|
|
промежуточный зубчатый фланец
|
W24-11-101
|
промежуточный зубчатый фланец
|
W18-11-101
|
промежуточный зубчатый фланец
|
W14-11-100
|
|
ATD224спинка
|
W24-01-112
|
ATD224спинка
|
W18-01-104
|
ATD224спинка
|
W15-11-102
|
|
ATD124спинка
|
W24-01-108
|
ATD124спинка
|
W18-01-110
|
ATD124спинка
|
|
|
ATD324спинка
|
W24-01-103
|
ATD324спинка
|
W18-01-103
|
ATD324спинка
|
W14-01-120
|
|
фрикционный диск
|
W24-07-900
|
фрикционный диск
|
W18-07-900
|
фрикционный диск
|
W14-07-901
|
|
баллонет
|
W27-20-901
|
баллонет
|
W18-20-901
|
баллонет
|
W14-20-901
|
|
нажимной диск
|
W25-03-100
|
нажимной диск
|
W18-03-100
|
нажимной диск
|
W14-03-100
|
|
прокладка
|
W24-09-100
|
прокладка
|
W18-09-100
|
прокладка
|
W14-09-100
|
|
пружина
|
W00-33-912
|
пружина
|
W00-33-905
|
пружина
|
W00-33-906
|
